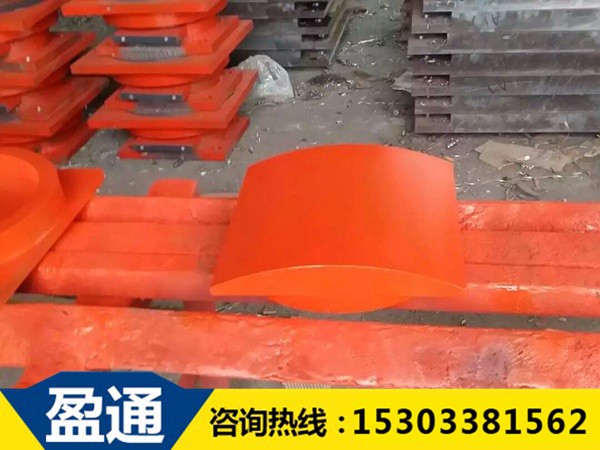

盆式橡膠支座的結構原理是安置于密封鋼盆中的橡膠塊，在三向受力的情況下，而產生的反力，承受橋梁的垂直荷載，同時，利用橡膠的彈性，滿足梁端的轉動，通過焊接在上座板上的不銹鋼板與聚四氟乙烯的自由滑移，完成橋梁上部構造的水平位移。本系列產品具有結構合理，承載能力大，變形小，水平位移量大，轉動靈活，并有良好的緩沖性能，是建筑連續式橋梁的支座，盆式橡膠支座且具有重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。常用的有GPZ、GPZ（Ⅱ）、GPZ(KZ)三大類。 GPZ(II)系列支座目前承載力為31個級別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。

支座分類

盆式橡膠支座根據應用范圍可以分為三大類：公路橋梁盆式橡膠支座、鐵路橋梁盆式橡膠支座及盆式橡膠支座的衍生品。常用的公路盆式橡膠支座型號有：GPZ盆式橡膠橡膠支座和GPZ（Ⅱ）盆式橡膠橡膠支座(依據GT391-1999) ,GPZ(KZ)盆式橡膠支座等幾個系列。常用的鐵路盆式橡膠支座有TPZ-I鐵路盆式橡膠支座，TPZ標鐵路盆式橡膠支座，專橋8156鐵路橋梁支座。 盆式橡膠支座的衍生品種類很多，比如 QPZ盆式橡膠橡膠支座、KPZ系列盆式橡膠支座、彈性減震球型鋼支座、自調高盆式橡膠支座等。
每一類根據位移形式可分為固定(GD)、單向活動(DX)和雙向活動(SX)三種。
3、安裝1、把錨柱安裝在支座底板四角。
2、澆注支座支墩，留出頂端一段高度，留出高度要比支座的錨柱大些；3、把支座吊到墊石上方，校正平面位置和高度；4、澆注墊石混凝土；5、安裝支座上部的4個錨柱；6、安裝現澆梁模板，綁扎現澆梁鋼筋；7、澆注梁體混凝土；8、拆除支座兩側的臨時連接。

安裝細則

1)：用本系列支座時，橋梁梁體及橋墩、臺支承部位混凝土標號不得低于300級。特殊情況須征得設計單位同意。
2)：支座與梁體及墩、臺采用預埋螺栓連接，必要時也可采用預埋鋼板焊接連接，但將支座與梁體及墩臺預埋鋼板焊接時，要防止支座鋼體過熱，以免燒壞硅脂及聚四氟乙烯板。
3)：支座安裝標高應符合設計要求，要保證支座支承面的水平及平整，支座支承面四角高差不得大于2mm。
4)：支座進場后，應檢查裝箱清單，包括配件清單，支座產品合格證，支座安裝養護細則等。
5)：支座安裝時應注意如下事項：
A：支座中心線應與主梁中心線平行。
B：活動支座上、下支座板順橋方向的中心線應重合，其交角不得大于5´rad。
C：支座安裝時不得松動上、下支座連接板，以防止支座發生過大轉角而傾覆。該連接板在梁體安裝完成后予以拆除，以防約束梁體的正常轉動。
D：拆除上、下支座連接板后，應及時安裝SX及DX活動支座的橡膠防塵罩。
E：現澆混凝土梁在梁體注成整體后，在施工梁體預應力前拆除連接板。
F：支座在安裝圍板前，應用棉絲將不銹鋼滑動表面仔細擦凈，以防止灰塵侵入聚四氟乙烯板表面。
G：對支座鋼件油漆碰掉部分，應補充油漆一道。
6)：支座使用期間應每年定期進行一次檢查及養護，內容包括：
A：檢查支座錨栓有無剪斷，支座橡膠密封圈有無龜裂、老化。
B：檢查支座相對位移值是否均勻，逐個記錄支座位移值。
C：清除支座附近的雜物及灰塵，并用棉絲仔細的擦凈不銹鋼表面的灰塵。
D：松動錨栓螺母一次清洗上油，以免螺母銹死，然后緊固。
E：校核并定點檢查支座高度變化，以便校核支座內聚四氟乙烯板的摩耗的情況。當支座變化超過3mm時，應拆除橡膠密封圈，檢查聚四氟乙烯板的狀況。
F：定期對支座鋼件進行油漆防銹（不銹鋼滑動面除外）。
