如何看橋梁伸縮縫的圖紙？我們在橋梁伸縮縫圖紙上可以獲取哪些數據？由盈通橡膠15303381562為您解答 ：

          一般橋梁伸縮縫圖紙都會給出兩個圖，橋梁伸縮縫的斷面圖（立面圖）和橋梁伸縮縫的鋼筋布局圖，下面我們舉例給大家說明：

         首先我們來看一下橋梁伸縮縫的橋梁伸縮縫的斷面圖（立面圖）：

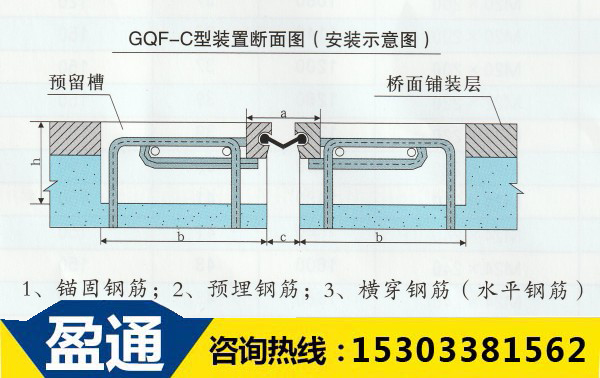

GQF-C型橋梁伸縮縫斷面圖

        第一看標題：橋梁伸縮縫的型號是GQF-C型

        第二看伸縮量：其中C標示的是伸縮縫，一般單縫式伸縮縫的伸縮量是40 、60和80.

        第三看預留槽的尺寸：h標示的是預留槽的高度，預留槽寬度為B+C+B

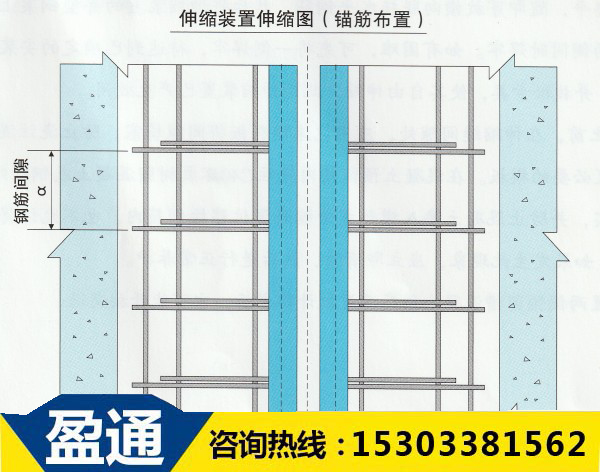

        接下來我們看一下橋梁伸縮縫 錨固鋼筋布置圖：

        從橋梁伸縮縫 錨固鋼筋布置圖我們要看兩個數據，首先看鋼筋間距（常見的橋梁伸縮縫的鋼筋間距有150mm、200mm、250mm，鋼筋間距過大不太牢固，過小會不好安裝）和錨固鋼筋樣式（是直向還是斜向，如果是斜向的話角度是多大）。如下圖：

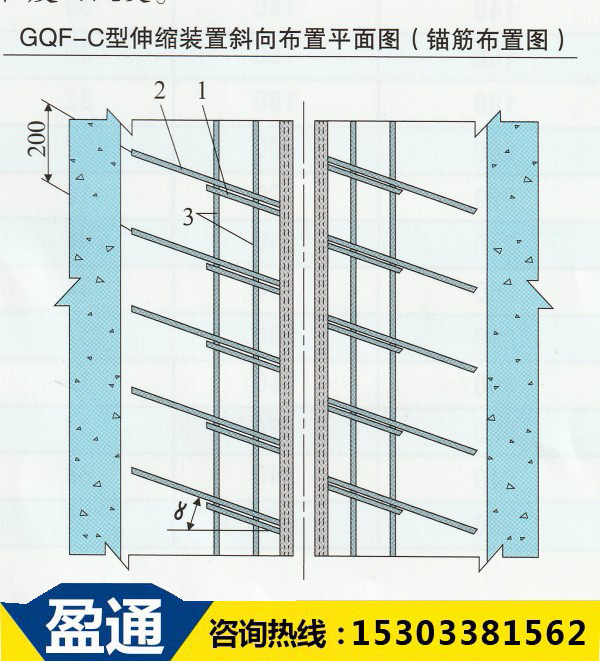

橋梁伸縮縫斜向布置圖

        從這張圖我們可以看出此橋梁伸縮縫的鋼筋間距為200，鋼筋斜向，角度為8度。

        更多橋梁伸縮縫圖紙可以從“如何選購橋梁伸縮縫？”中查看。
