你知道哪些橋梁伸縮縫常用名詞術語？在以往的設計圖紙上,常籠統地稱橋梁中使用的伸縮裝置為橋梁伸縮縫。其實，工程技術人員通常所指的橋梁伸縮縫，應是橋梁接縫處安設的一整套伸縮裝置。為了確切表述這些基本概念，衡水盈通橡膠制品有限公司依據國家標準《道路工程術語標準》(GB1124-88)，并參考有關資料，為您介紹橋梁伸縮縫常用名詞術，詳情請咨詢15303381562。
1、橋梁伸縮縫 Bridge expansion and contraction joint
為適應材料脹縮變形對結構的影響，而在結構的兩端設上的間隙。

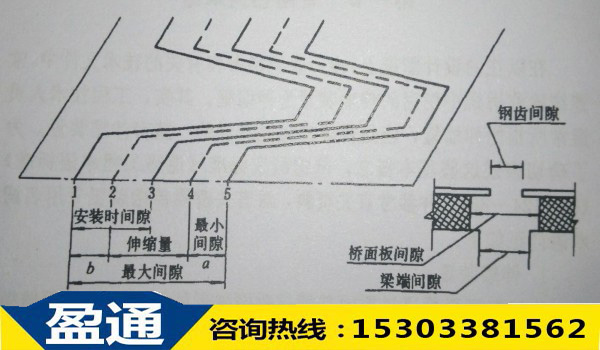

因此，伸縮量加寓裕量，其形成的距離即為伸縮間隙。以鋼齒板型伸縮裝置為例，間隙按結構、型式可分為梁(橋)端間隙(設計的主要考慮參數)、橋面板間隙、接縫間隙、鋼齒間隙等(如下圖)。
2、橋梁伸縮裝置 Bridge composite expansion and contraction installation
為使車輛平穩通過橋面并滿足橋梁上部結構變形的需要，在橋梁伸縮縫處設置的由橡膠和鋼材等構件組成的各種裝置的總稱。
3、伸縮量 Expansion and contraction quantity
橋梁伸縮縫拉伸、壓縮的總和。并以負號（－）表示拉伸，以正號（＋）表示壓縮。
以設置橋梁伸縮縫時為基準，把橋梁結構在伸縮縫處由于溫度升高引起的伸長量、由于溫度下降引起的收縮量、由于混凝土收縮徐變影響引起的收縮量等的絕對值的合計值，即伸縮裝置橋梁伸縮縫的拉伸值和壓縮值的總和，稱為伸縮量。
橋梁伸縮縫的伸縮量這里只表示橋梁結構的伸縮量，且將這個伸縮量值作為選擇橋梁伸縮縫型式的基本依據。

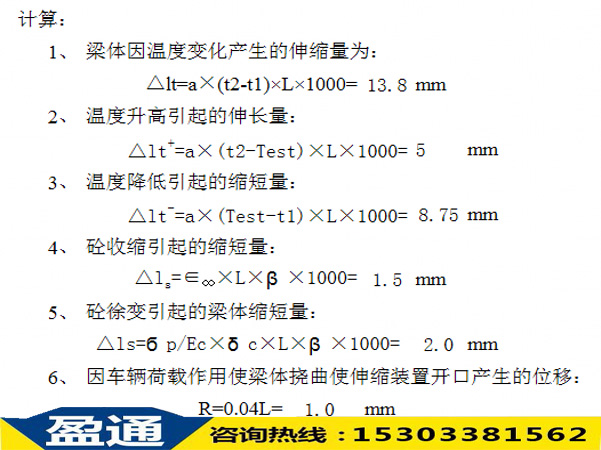

伸縮量的計算方法
4、富裕量 Reserved quantity
因考慮橋梁結構的撓度產生的變位、由結構型式應考慮的必需余量以及橋梁伸縮縫加工和安裝時的誤差等因素的影響而預留之余量，稱之為富裕量。這里的富裕量包括橋梁伸縮縫拉開與壓縮兩種狀態下的預留量值。
5、伸縮體Expansion and contraction body
橋梁伸縮縫中能夠完成拉伸、壓縮變形的部分。
6、橫向錯位Transverse stagger
橋梁伸縮縫發生的與橋梁中線垂直或接近垂直方向的水平錯位。
7、豎向錯位Vertical stagger
橋梁伸縮縫發生的與橋面垂直或接近垂直方向的錯位。
8、縱向錯位Congitudinal stagger
橋梁伸縮縫發生的沿橋梁中線或接近中線方向的水平錯位。
9、初始壓縮量 Initial compression
對于橡膠型橋梁伸縮縫，在設置時，必須預先壓縮其伸長量，以使在最大間隙時，橡膠伸縮體不出現拉力作用，而在最小間隙時，橡膠伸縮體不致出現擠壓鼓出現象，這時的壓縮量稱為初始壓縮量。對于板式橡膠型橋梁伸縮縫，當在低于設計安裝溫度的情況下安裝時，預先拉開一定伸長展，也可稱為初始預拉量。其他形式的伸縮裝置，出廠前按設計要求的初始定位值，也可稱為初始壓縮量。
衡水盈通橡膠制品有限公司生產各種類型的橋梁伸縮縫，想了解更多關于橋梁伸縮縫的信息，可咨詢15303381562，我們竭誠為您服務。
