你知道SSF型橋梁伸縮縫的結構特點和技術參數嗎？

你知道SSF型橋梁伸縮縫的結構特點和技術參數嗎？衡水盈通橡膠有限公司15303381562為您先容SSF型橋梁伸縮縫的結構特點和技術參數。SSF型橋梁伸縮縫為型鋼與橡膠組合式伸縮縫。其結構主要由傳力支承體系和位移控制體系兩大部門組成。

1、構造特點

①傳力支承體系

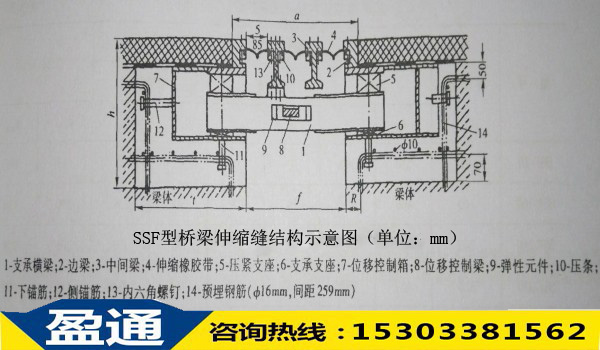

由中間梁、邊梁、支承橫梁和支承支座及壓緊支座組成，如下圖所示。以鋼焊接結構代替整體成型異型鋼，即中間梁用鐵路鋼軌加工而成，邊梁與橫梁等部件用一般結構鋼加工制作。

②位移控制系統

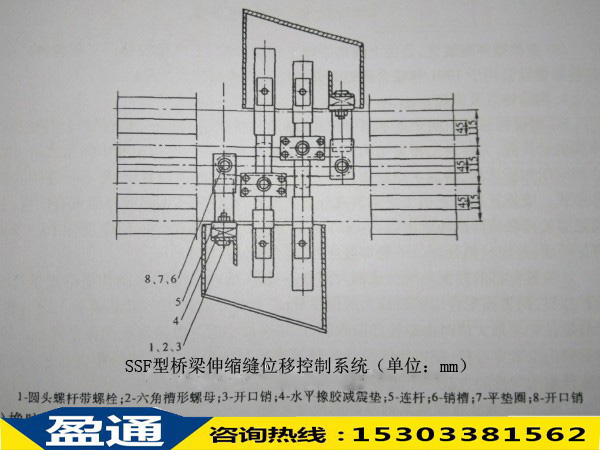

主要由防水伸縮橡膠帶及位移控制系統組成。SSF型橋梁伸縮縫采用彈性控制體系，即在橫梁與扁擔梁之間設有彈性元件，通過扁擔梁的滾動控制位移，如下圖。也即采用杠桿式位移控制系統，通過杠桿將一組橫梁連接起來， 杠桿與橫梁之間安放橡膠彈性元件，中間梁伸縮時橫梁縱向位移，杠桿與橫梁之間的轉角由橡膠彈性元件吸收，杠桿通過連接桿與位移控制箱相連來傳遞水平力，連接桿與控制箱之間也有橡膠彈性元件吸收連接桿的轉角變位，實現位移控制，達到各縫平均伸縮。

③橡膠密封裝置

由鳥形橡膠帶與夾塊(或壓條) 組成，即將橡膠條帶壓入夾塊(或夾條)的凹槽內，夾塊(或夾條)外沿縱向每隔一定間隔，用鋼螺栓穿過夾塊把橡膠條帶夾緊于中間柴或邊染上翼緣之下，參見下圖。

2、規格系列和技術設計參數

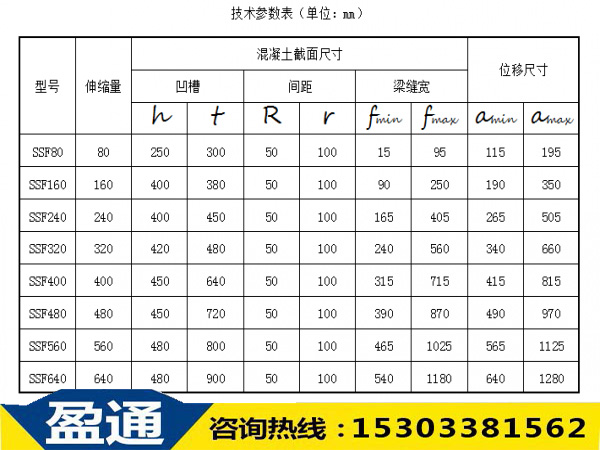

SSF型橋梁伸縮縫，最大位移量做到640mm。從80-640mm，以80mm為一級劃分，大于640mm伸縮量可根據需要單獨設計。其技術設計參數，如下表。

衡水盈通橡膠制品有限公司出產各種橋梁伸縮縫，歡迎您前來選購，也可根據需要專業定做，想了解更多關于橋梁伸縮縫的信息，可致電15303381562咨詢。
